magswitch - CoBot SmartMagGrip E30 - Magnetgreifer
magswitch - CoBot SmartMagGrip E30 - Magnetgreifer
excl. MwSt.
Verfügbarkeit für Abholungen konnte nicht geladen werden

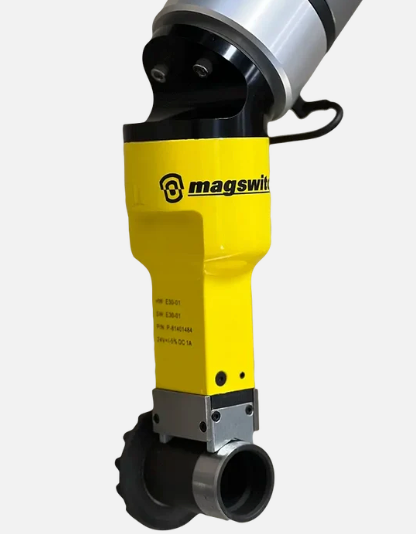

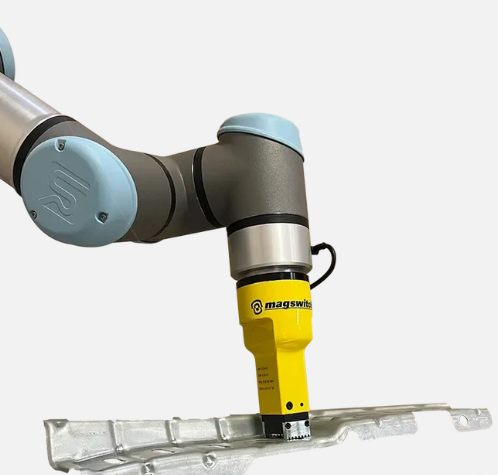

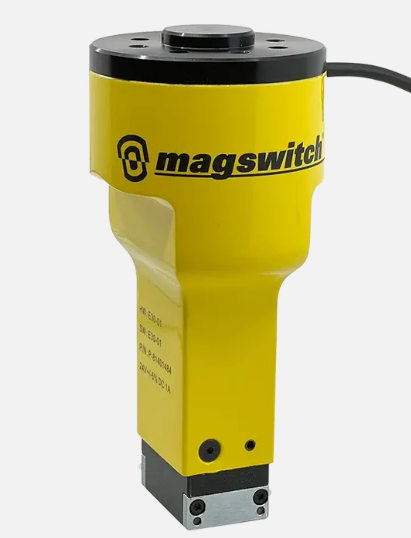

Der Magswitch Cobot SmartMagGrip E30 ist ein elektrisch schaltbarer Permanentmagnetgreifer, der speziell für den Einsatz in kollaborativen Robotikumgebungen entwickelt wurde – mit direkter Anbindung an Universal Robots und FANUC CRX über dedizierte Plug-ins.
Ein kurzer Strompuls genügt zum Schalten der Magnetkraft – gehalten wird danach rein magnetisch, ohne dauerhaften Stromfluss. Das macht den Greifer energieeffizient und inhärent sicher: Bei Stromausfall oder Not-Aus bleibt das Bauteil zuverlässig gehalten (fail-safe). Zusätzlich entfällt die komplette Druckluftversorgung samt Ventilen und Schläuchen – im Cobot-Umfeld, wo es auf schnelles Umrüsten und einfache Installation ankommt, ein echter Vorteil.

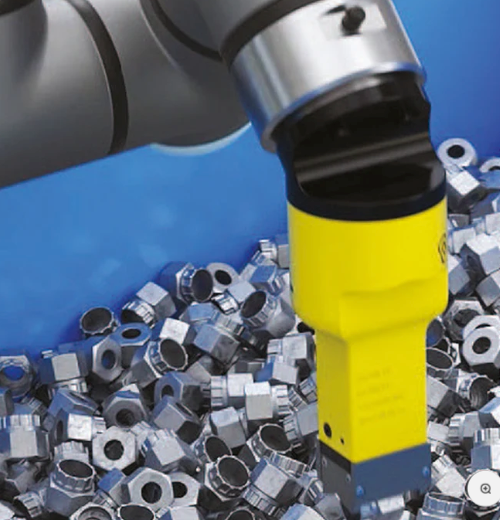

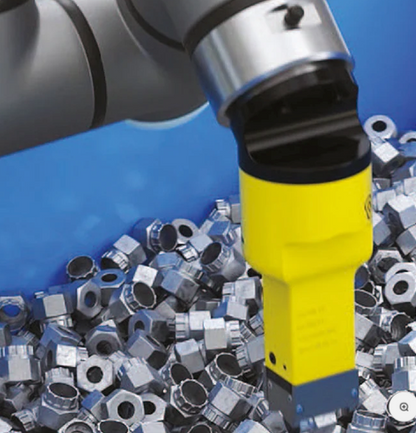

Der Cobot SmartMagGrip E30 verfügt über alle Funktionen eines typischen Werkzeugs der Magswitch E-Serie. Die VFO-Technik (Variable Field Output) erlaubt eine einstellbare Magnetkraft von 0 bis 100 % – etwa zum Entstapeln, zum Greifen einzelner Teile oder zum Greifen mehrerer Teile. Die integrierte Sensortechnologie erkennt bzw. bestätigt, ob das korrekte Teil gegriffen wurde; die Teile werden dem Werkzeug über einen einfachen Teach-In-Prozess in vier Schritten beigebracht. Mit ISO-9409-1-50-Flansch, Straight- und 45-Grad-Montagekits sowie Armor-Kits für Bin-Picking ist der Greifer schnell einsatzbereit.
Spezifikation
| Merkmal | Wert |
|---|---|
| Artikelnummer | 81401484 |
| Max. Abreißkraft (nominal) | 56,3 kg (552 N) |
| Max. Scherkraft (nominal) | 18 kg (177 N) |
| Gewicht | 1,0 kg |
| Versorgungsspannung | 24 V DC ±5 % |
| Stromaufnahme (Dauer und Spitze) | 1 A @ 24 V DC |
| Kommunikation | RS-485 |
| Robotik-Integration | Universal Robots, FANUC CRX (dedizierte Plug-ins) |
| Anschluss | M8 Buchse, 8-polig, A-kodiert, gewinkelt; Kabel 0,3 m, Ø 5 mm |
| Montage | ISO-9409-1-50 |
| Magnetkraft einstellbar | 0–100 % (VFO) |
| Min. Blechdicke zum Entstapeln | 0,5 mm bei 30 % / 1 mm bei 45 % / 2 mm bei 70 % / 4 mm bei 100 % |
| Teileerkennung | Integrierte Sensorik, Teach-In in 4 Schritten |
| Umgebungstemperatur (Betrieb) | -10 bis +40 °C |
| Umgebungstemperatur (Lagerung) | -25 bis +80 °C |
| Relative Luftfeuchtigkeit | 0–95 %, nicht kondensierend |
| Polschuhe | erforderlich für den Betrieb |
| Lieferumfang | Werkzeug, Standard-Polschuh-Kit, Zähne-Polschuh-Kit, 135°-V-Cut-Polschuh-Kit, Straight-Mount-Kit, Innensechskantschlüssel 2,5 / 3 / 5 mm |
| Zubehör | Bin-Picking-Kit 88001350, Armor-Kit 88001423, 45-Grad-Montagekit 88001473, Polschuh-Kits Armor Ready 88001424 / 88001426 / 88001427 |
Beim angegebenen Preis handelt es sich um einen Richtpreis für eine Beispielkombination. Wir stimmen die endgültige Konfiguration zusammen auf euren Anwendungsfall ab.
Hinweise
Angegebene Kräfte wurden im Laborumfeld auf SAE1018-Stahl (Oberflächenrauheit 63 µin) mit optimierten Polschuhen ermittelt und stellen keine sichere Arbeitslast dar. Magswitch empfiehlt einen Sicherheitsfaktor von SWL = 5:1 für die meisten Anwendungen. Werte können um ±5 % variieren.
Das Werkzeug darf nur in Kontakt mit einem ferromagnetischen Zielgegenstand betrieben werden.
Bestellartikel, Lieferzeit ca. 2–4 Wochen.
Alle Angaben zum Produkt und zu den technischen Daten sind ohne Gewähr.
